Станция разгрузки и хранения жидкостей

Устройство служит для централизованного снабжения производственных машин, использующих жидкости, поставляемые в IBC-контейнерах.

Назначение оборудования

  • разгрузка жидкостей из IBC-контейнеров;
  • хранение с соблюдением необходимых условий;
  • подача в производственные машины.

Описание работы

  • после установки IBC-контейнера на предназначенный для него стеллаж и подключения слива всё содержимое переливается самотёком;
  • перелив контролируется и прекращается после заполнения промежуточного резервуара до заданного уровня;
  • после перелива включается мешалка, обеспечивающая нужную консистенцию и однородность жидкости;
  • последний этап — перекачка жидкости в вашу систему или машину в зависимости от потребности.

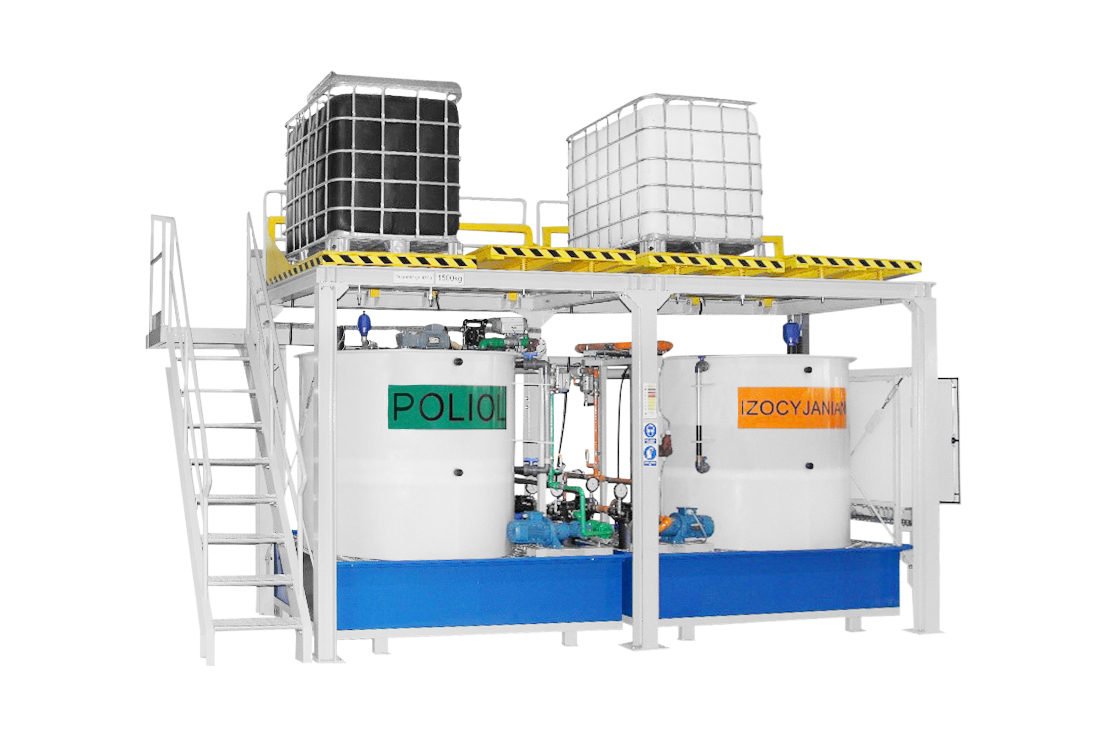

Станция разгрузки и хранения

Конструкция оборудования

ПЛОЩАДКА ОПЕРАТОРА

Обеспечивает удобное подключение сливной системы к IBC-контейнеру с помощью быстроразъёмных соединений cam-lock.

ГНЁЗДА ДЛЯ IBC-КОНТЕЙНЕРОВ

Оснащены специальными подпружиненными наклонными опорами, облегчающими полное опорожнение IBC-контейнеров.

ПРОМЕЖУТОЧНЫЕ РЕЗЕРВУАРЫ

Стандартно объёмом 1500 л, из пластика или стали.

ДАТЧИКИ УРОВНЯ

Ультразвуковые или погружные, измеряющие уровень в резервуаре.

ПОДДОНЫ ДЛЯ СБОРА УТЕЧЕК

Объём — 120% объёма промежуточных резервуаров.

НАСОСЫ

В зависимости от перекачиваемой среды мы применяем винтовые, шестерёнчатые, мембранные насосы, насосы с механическими уплотнениями или герметичные насосы с магнитной муфтой.

ФИЛЬТРЫ

Сетчатые фильтры для фильтрации перекачиваемой жидкости и дыхательные фильтры (с влагопоглотителями) для выравнивания давления в промежуточных резервуарах.

КЛАПАНЫ

Ручные и с пневмоприводом, подбираются индивидуально в зависимости от давления и перекачиваемой среды.

МАНОМЕТРЫ

Вакуумметры или реле давления, показывающие текущее разрежение или избыточное давление в системе.

МЕШАЛКА

Особенно для расслаивающихся жидкостей, с плавной регулировкой скорости.

PLC

Управление всей машиной и связь с другими устройствами обеспечивает контроллер Siemens S7-1200. Возможна установка системы управления другого типа.

Преимущества для клиента / пользователя

  • сокращение складских площадей благодаря централизованному хранению химикатов, используемых в производстве;
  • освобождение производственной зоны благодаря устранению IBC-контейнеров у машин;
  • снижение затрат на внутризаводскую транспортировку;
  • исключение рисков, связанных с утечками химических веществ (в том числе опасных для окружающей среды);
  • исключение рисков для персонала, связанных с контактом с веществами при замене IBC-контейнеров;
  • отсутствие простоев машин из-за пополнения материалов.
